产品说明

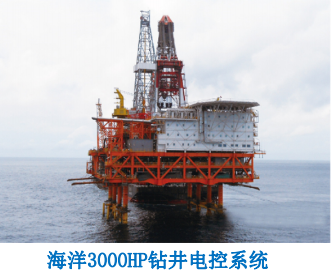

        交流变频传动系统，以SIEMENS S120和ABB ACS800/880变频器为基础研发的1500米-12000米的钻机电控系统，采用公共直流母线多传动控制系统，具有优异的调速性能、过载能力强、可靠性高、集成度高、抗干扰能力强、操作简便智能、易于维护及维修等特点，代表国内行业领先水平。目前已形成4大品种、18种规格，能满足1500-12000米钻井市场的不同需求。




柴油发电机组控制系统

        由多台柴油发电机组成的动力控制系统，可完成柴油机调速、发电机调压、发电机组有功无功均衡分配、继电保护、同期并网和功率限制等功能，以保证钻机整套设备的电力供应，其电压等级为600V或690V，频率50Hz或60Hz，分为模拟发电控制系统和全数字发电控制系统。模拟控制系统包括断路器、同步装置、交流控制组件、功率限制电路和接地故障检测电路等。全数字发电控制系统该系统主要由数字发电机控制模块，发动机速度控制器，电压调节器和其它部件组成。





传动系统

全数字变频控制，实现四象限运行

矢量（VECTOR）控制或直接转矩（DTC）控制

能耗制动

零转速输出最大转矩

输入电压：600V 50/60Hz

输出电压：0~600VAC

输出功率：450Kw~6000Kw

传动方式：多传动（AC-DC-AC）或单传动（AC-AC）



MCC配电系统

        标准和规范：符合IEC60439-1、NEMA等国际标准
        安全性和适用性：每屏由标准部件组成，组装方式满足安装要求
                                     整个框架结构体按特性分为四个功能区：汇流排区、开关区、接线区、辅助控制区

                                     每个功能区有金属挡板隔离，以防操作人员直接接触带电体

                                     通过独立的设备分隔达到操作的安全性
        电机控制功能：使用逻辑输入实现的本地控制，或通过操作终端(HMI)的本地控制；通过网络的远程控制
